安全易用的輕量化材料:鎂

放大字體  縮小字體 發布日期:2014-07-02
核心提示:鎂合金給人的印象是重量輕,但價格高、難加工、易燃。隨著材料和加工技術的發展,現在鎂合金已然發生改變,正在逐漸成為安全易用的輕量

鎂合金給人的印象是重量輕,但價格高、難加工、易燃。隨著材料和加工技術的發展,現在鎂合金已然發生改變,正在逐漸成為安全易用的輕量化材料。

鎂合金是實用金屬中最輕的,且強度較高,被用于制造筆記本電腦、汽車部件和相機外殼等,已經不算稀奇的材料。但要稱其為通用材料還相差很遠,鎂還未能象人們期待的那樣貼近生活。

在日本國內,1980年代隨壓鑄技術的發展,鎂合金開始了普及。到1990年代,在采用了觸變注射成型技術(將半熔融狀態的鎂合金注射成型的技術)后,鎂合金名聲大噪,成為了家電企業和PC企業競相采用的外殼材料。到90年代后期,有著“銀色電腦”之稱、包裹暗銀色鎂合金外殼的筆記本電腦成為焦點話題,帶動了PC需求的增長。當時日本國內的鎂需求曾大幅增長。

然而,鎂合金的增長并沒有達到普及的程度。從2004年前后開始,日本國內需求增長放緩,在2007年創下最高需求記錄后,受到雷曼危機的影響,需求陷入低迷,徘徊在4萬噸/年的水平上(如下圖)。


圖:日本鎂需求量的變化。來源:《日經制造》根據日本鎂協會的資料制作

在汽車領域也未能象人們期待的那樣普及開來。 在歐洲,德國寶馬(BMW)對汽缸體等大部件采用了鎂合金,但在日本國內,還只是小范圍應用于方向盤芯棒、ECU(Engine Control Unit)外殼、油杯帽等小部件。

那么,既然鎂合金是輕量化的不二之選,為什么又會停滯不前呢?這是因為鎂合金存在易燃、難儲運、難加工、成本高等難點。而且,制造現在主流的鑄件時,還存在尺寸精度和表面性質和形狀等難題。這些難點蓋過了鎂合金是實用金屬中重量最輕的最大特點,限制了用途和需求的擴大。



隨著不可燃合金的登場,以及通過金屬結構控制技術和加工技術的發展而使鎂合金更容易利用等,過去鎂合金的難點正在逐一得到克服。

另一方面,對于材料使用方來說,輕量化競爭愈演愈烈。例如,日本金屬介紹說,在平板電腦和智能手機等移動產品領域,有些企業“不惜成本上升,也要通過置換材料實現輕量化。從2011年前后開始,來自海外的鎂合金壓延材料的垂詢不斷增多”。從以追求節能的飛機、鐵路機車、汽車為代表的運輸行業,到輕量化對易用性影響很大的拐杖、輪椅等社會福利行業都對鎂合金表現出了興趣。

在材料技術和加工技術不斷進化和輕量化競爭的背景下,鎂合金沉睡的實力即將被喚醒。

接下來,我們從其產品自身、加工和用途三個方面,來看鎂合金的進化。

產品

首先,鎂合金自身的進化大致有兩點。一點是難燃性。已有克服了易燃、難滅火等缺點的鎂合金登場。這就是熊本大學在2012年發布的“KUMADAI不燃鎂合金”。作為其基礎的“KUMADAI耐熱鎂合金”在900℃以上也不會自燃,而其進化版“KUMADAI不燃鎂合金”則完全不會燃燒。并且憑借優異的強度受到關注,有望用來制造注重阻燃性的飛機結構材料(如下圖)。


圖:KUMADAI耐熱鎂合金的毛坯,直徑為177mm。照片中里側為鑄造的坯料。外側為切削掉表面后的情形。是開發不燃鎂合金的基礎。

第二點是更輕。在這點上,最近最吸引消費者關注的當屬鎂鋰合金。2012年8月,NEC個人電腦開創了世界量產品之先河,對筆記本電腦“Lavi e Z”采用了這種合金(如下圖)。A4大小的電腦重量還不到900克,實現了極致“瘦身”。


圖:采用鎂鋰合金的NEC PC的筆記本電腦“Lavie Z”,底板使用鎂鋰合金。頂板等使用壓鑄鎂合金。A4尺寸僅為875g。

注:鎂鋰合金是美國宇航局(NASA)在1960年代開發的。當時的用途包括航天產業和軍需產業等,因前述難點的阻礙,在民需產業未能得到采用。



“LaVie Z”的鎂合金機殼是由不二輕金屬制造的鎂合金擠壓板。注:不二輕金屬負責擠壓板的制造。擠壓板由其他企業輥軋,再由另一家企業進行沖壓加工,最后配備在筆記本電腦上。

配備到LaVie Z上只是其中一個例子,不二輕金屬的鎂合金已被多種便攜終端采用。鎂合金的特點是重量輕、剛性高,可用于筆記本電腦的機殼、智能手機的內部底板以及汽車用部材、線材、螺絲材料等,被視為設備輕量化的王牌。因為其比重只有鋁合金的約2/3。

在不二輕金屬的銷售額中,鋁合金擠壓型材占67%,鋁合金加工品占28%,其他產品占5%。鎂合金被包含在“占5%的其他產品”中,業務規模還很小。不過,該公司認為今后用戶對設備的輕量化需求將會越來越強,于是對鎂合金寄予厚望,希望能成為支撐該公司未來發展的支柱業務。


左圖為鎂合金中的LZ材料,右圖為AZ材料



不二輕金屬以提高鎂合金的性能和擴大用途為目標,對鎂合金的研發進行了積極投資。該公司參與了熊本大學開發的、以比傳統鎂合金重量輕、強度高、耐熱性高為特點的“KUMADAI耐熱鎂合金”的實用化項目,于2012年設立了研發部,并在公司內設置了量產驗證工廠。該公司距離挑戰鎂合金業務的目標越來越近。

不二輕金屬是日本大型門窗制造企業不二SASH的子公司,從2002年開始從事鎂合金業務。契機是與鎂合金研究水平很高的熊本大學開始共同研究這種合金。

不二輕金屬在公司創立以后一直從事鋁合金業務,考慮到能夠運用以前培育的技術,便涉足了鎂合金業務。鎂合金不僅是一種前景被看好的可有效減輕設備重量的新一代材料,而且還能利用鋁合金擠壓機等現有設備加工,這一點也是該公司涉足這項業務的一大原因。另外,該公司2002年決定涉足鎂合金業務時,競爭企業還比較少,這也是一項利好因素。

不二輕金屬的前身是九州不二SASH,該公司從1970年開始從事鋁合金擠壓加工,1984年開始從事精密加工,因此2002年啟動的鎂合金業務在該公司的歷史并不長。不過,著手開發兩年之后的2004年,該公司開始開展鎂合金擠壓試制品的營銷活動,并以作為筆記本電腦機殼的鍛制材料被采用為契機,于2005年開始量產鎂合金軋輥材料。



鎂合金擠壓加工的制造要求高,難度高于鋁合金。因為鎂合金為密排六方結構,滑移系較少,所以難以進行擠壓加工。不二輕金屬在合作研究伙伴——熊本大學里推進了鎂合金的研發,運用鋁合金方面的經驗,研究最佳模具設計和最佳擠壓條件,確定了最佳制造條件。

現在,不二輕金屬還擴充了產品線,有鍛制鎂合金(用于個人電腦、智能手機及相機等的機殼及部材)、阻燃性鎂合金(用于汽車部材、線材及螺絲材料)、純鎂(供研究機構使用、防振材料)三種產品。而且,盡管只是局部實用化,但該公司終于將KUMADAI耐熱鎂合金也加入了產品線(KUMADAI耐熱鎂合金參見下篇)。另外,關于LaVie Z采用的鍛制鎂合金,鍵盤一側的底板使用了LZ材料(鎂鋰合金),顯示屏一側的頂板使用了AZ材料(在鎂中添加了鋁和鋅)。LZ材料比AZ材料輕20%左右。


圖:左起分別為鎂合金LZ91、鎂合金AZ31、鋁合金、鐵。可以看到相同形狀的重量值

過去,筆記本電腦的機殼使用鎂合金時,一般都是使用通過壓鑄技術制造的鑄造品。但鑄造品無法減小厚度,很難進一步實現輕量化。在這樣的情況下,不二輕金屬開發出了能用于沖壓加工等的鍛制鎂合金。

為了進一步減輕重量,智能手機也經常在內部底板等處使用鎂合金。過去使用的都是鑄造品,但要在滿足強度要求的基礎上使智能手機實現薄型化與輕量化,就必須進一步減小鎂合金的厚度,這就要用到鍛制鎂合金板材了。

據不二輕金屬介紹,目前只有日本廠商的智能手機使用該公司的鍛制鎂合金。但今后中國智能手機廠商也很可能產生這方面的需求。不二輕金屬表示,中國智能手機廠商尚未使用鍛制鎂合金,原因好像是尚未達到追求薄型化和輕量化的階段。不過,薄型化和輕量化是未來趨勢,因此該公司認為中國廠商在不久的將來也會使用鍛制鎂合金。因為遲早會產生需求,所以該公司將做好供應材料的準備。

NEC PC以非凡的熱情挑戰筆記本電腦的輕量化,在以鎂合金加工能手Kasatani(笠谷精密)為首的材料企業、表面處理企業及涂裝企業的協助下,在全球率先實現了鎂鋰合金的量產。



鎂鋰合金之所以難加工,是因為它很柔軟。與作為延展材料使用的AZ31相比,鎂鋰合金比較容易彎曲和拉伸,但正因為柔軟,也容易產生折痕和裂縫。

另外,鋰的表面與空氣中的水分發生反應、會生成氫氧化鋰(LiOH)析出,使其表面就像撲了粉一樣,而且,析出的LiOH跟模具的潤滑油混合凝固,會引起成型不良。

于是,Kasatani在沖壓加工之前進行了抑制LiOH析出的特殊處理。技術詳情并未公布,只了解到是從這一預處理工序,一直到清洗、沖壓進行連續處理,最終實現了鎂鋰合金的沖壓加工。

不過,只是順利實現沖壓加工,還不能實現鎂鋰合金的實用化。沖壓后,還要通過鈍化處理提高耐腐蝕性,然后再涂裝,但“如果不對條件進行優化使從沖壓到涂裝的一系列處理獲得平衡,就無法制造”(Kasatani開發技術統括部副部長玉井賢二)。因為前工序的條件和處理液一旦發生改變,就會影響到后工序的加工質量。

因此,表面處理廠商也根據專為此次鎂鋰合金開發的鈍化處理和涂料,優化了沖壓條件。借助Kasatani等供應商的通力合作,最終實現了鎂鋰合金的實用化。

實際上,鎂鋰合金由于含有昂貴的Li,材料成本高達普通Mg合金的數倍。但另一方面,鎂鋰合金具有能夠冷壓的特點(但現在Lavie Z使用的鎂鋰合金零部件采用的是熱壓加工)。雖然材料成本高,但在Mg合金中最輕、可通過冷壓降低加工成本,這些優點使鎂鋰合金能夠與其他Mg合金一較高下。



加工方式

現在,鎂合金結構材料主要使用鑄件等制造,要想用于創意性強的用途、或者高強度的大型結構材料,就必須使用擠壓、沖壓、壓延等塑性加工技術和相應的材料。壓延材料能夠滿足這種需求,有望推動鎂合金在結構材料領域的普及。

例如,東芝2013年春季推出的筆記本電腦“dynabook KIRA”采用的頂板,就是由住友電氣工業制造的鎂合金“AZ91”板材以沖壓加工方式制成的。實現了富有金屬光澤的效果(如下圖)。


圖:采用AZ91板材制作頂板的東芝筆記本電腦“dynabook KIRA”,對住友電工開發的AZ91板材作沖壓加工制成。經化學處理后施以拉絲加工,再覆上透明涂層。



AZ91是含鋁9%、含鋅1%的鎂合金,提高了作為鎂之弱點的耐腐蝕性。鋁含量達到9%的話雖然能夠獲得足夠的耐腐蝕性,但另一方面,會產生合金的析出物(在過飽和固溶液中溶解過剩的溶質原子從母液中脫離,作為新的穩定狀態產生的物質。過飽和度小時為不穩定狀態,溶質集結至臨界結晶或結晶位錯)變大的問題,在加工(滾軋)中導致破裂,因此難以生產板材,此前只能作為鑄造材料使用。鑄造材料在進行化學轉化處理時會出現流痕或變白。為了掩蓋這些缺點,一般需要施以兩層(兩次涂裝)以上的涂層,會形成厚厚的樹脂層。因此,不僅需要花費人力和成本,還會導致涂裝變厚,很難表現出金屬的質感。




住友電工2009年開發的AZ91板材,使用獨創的制造工藝,將結晶組織變細,從而克服了這一問題,成功實現了板材的開發和生產。住友電工先進材料研究所鎂合金項目負責人河部望介紹:“板材表面很干凈,所以可以表現出金屬的質感,而且,只能用沖壓才能加工出的形狀也能實現。這兩點在造型設計方面起到重要作用。”

AZ91板材和AZ91合金鑄造材料相比,強度、延展性大幅提高,強度提高到1.5倍以上,達到380MPa,延展性提高數倍達到10%以上。另外,沖壓加工性也實現了和AZ31合金板材同等的效果。

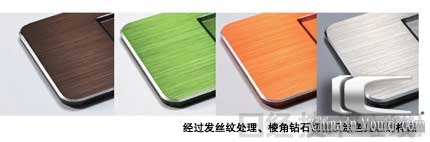

據說住友電工是全球首家量產AZ91板材的企業。該公司打算以利用鉆石切割(Diamond Cut)工藝形成的光澤面,以及利用發絲加工技術實現的金屬質感為宣傳點,不斷擴大這種板材的使用范圍。

此外,住友電工的鎂合金板材似乎還可在成本方面發揮優勢。據該公司介紹,材料、表面加工及裝飾的合計成本很可能會比原來使用鑄造材料時要低。




住友電工在AZ91板材的量產技術上初見眉目是在2010年。此后三年,經過以穩定量產為目標的技術開發和用戶評測之后,終于達到了實用化階段。因作為壓延材料使用的“AZ31”鎂合金耐腐蝕性較低,有的產品只好不再將其用作外裝材料,而AZ91板材剛好可應用于這些產品。



此外,權田金屬工業也從2013年開始了鎂合金壓延材料成本削減的研究項目。目標是使成本減半,從現在的4000日元/kg,減少到2000日元/kg。

該公司在大約10年前開發出了以快速冷卻法制造微細晶粒鑄板的技術GTRC(Gonda Twin Roll Casting),原型是向雙輥之間澆注鎂合金的熔融金屬進行鑄造的雙輥鑄造工藝。就鑄造速度而言,一般的雙輥鑄造工藝每分鐘能夠鑄造2~3米,該技術則實現了其10倍以上。現在,主要應用于AZ61薄板的量產。該公司準備以這項技術為原型,改善軋輥和熔融金屬的進給方法,以達到降低低成本的目的。 GTRC還能制造添加鈣(Ca)的阻燃性鎂合金板。



用途

再來看用途的進化。不只是結構材料,將鎂合金用作燃料電池和貯氫等能源相關材料的嘗試也取得了進展。其實以前就知道鎂合金理論上在此類用途具有卓越的能力,但實際上卻沒有充分發揮出來,因易腐蝕,所以工業上一直難以利用。

然而在最近,情況已經開始轉變:東京工業大學及東北大學開發的鎂燃料電池就是一個代表。這種電池能夠提高燃料電池這種原電池的性能,并且延長其壽命。

另一方面,貯氫領域也在使用鎂合金作為貯氫合金。Biocoke Lab著眼于此,開發出了方便、安全的氫氣儲運技術,已經推出了產品。

韓國也在發揮自身的供應能力,加快開發鎂的活用技術。

2012年11月,韓國的鋼鐵企業浦項制鐵公司(POSCO)建成了一座鎂精煉廠。滾軋廠已經建成了量產2米寬板材的體制。韓國正準備把曾經完全依靠中國進口的鎂錠料改為國產。而且,鎂還被選為韓國政府在8年內投資250億日元的材料研究計劃的對象,舉國上下都對鎂的未來寄予了厚望。



向不燃及耐熱進化:超過熔點也不燃燒

最近,日本熊本大學研究生院自然科學研究科工學部教授河村能人開發的“KUMADAI不燃鎂合金”消除了了鎂自燃溫度低、易燃的負面印象。有望作為需要良好阻燃性的飛機、鐵路車輛的構造材料,這種鎂合金被寄予了厚望。

不燃鎂合金即使從熔爐中取出、進入空氣環境中,也不會像通常的鎂合金那樣著火。用燃燒器炙烤也不會迸發火苗,當溫度超過純鎂的熔點(1091℃)后,這種合金雖然會熔化沸騰,但不會燃燒(如下圖a)。即“完全不燃燒”,也就是“不燃”。而不是“難燃”、“耐熱”的緣故。因為不燃燒,所以熔煉和鑄造時的操作比較簡單。


圖:KUMADAI不燃鎂合金的特性。用燃燒器炙烤,加熱到1000℃以上也不著火,只出現沸騰現象。這種材料的屈服強度良好,可輕松達到市售鎂合金的2倍以上。攝影:日本科學頻道

而且,這種合金在常溫下強度大,拉伸屈服強度約為460MPa,堪比特超硬鋁合金(A7075),如上圖b??偠灾?,不燃鎂合金不僅不會燃燒,而且擁有良好的機械強度,因而吸引了飛機和鐵路車輛企業的興趣。

具有如此出色特性的不燃鎂合金不使用稀有金屬。雖然開發方?jīng)]有透露成分,但可以確定的是,添加的元素均為價格低廉的通用金屬。

為了開發不燃鎂合金和耐熱鎂合金,進行性能測試,揭示不燃和難燃化原理,以便全面投入實用,熊本大學于2011年在校內成立了“熊本大學先進鎂國際研究中心”(MRC),加快了開發的速度。中心除400kg的熔爐和580t的熱擠壓設備之外,還擁有能夠評價成分和機械強度的分析裝置等。



而河村從2000年起著手開發的“KUMADAI耐熱鎂合金”是不燃鎂合金的基礎。這種合金添加了約2at%的釔(Y)和1~2at%的鋅(Zn),自燃溫度最高可達940℃,比一般鎂合金高出了300℃以上。而且還具有優良的耐腐蝕性和強度,與不燃鎂合金一樣,實用化前景都很受期待。

耐熱鎂合金按照制造方法分成兩類。一類是利用快速凝固的方法制造的“KUMADAI急冷耐熱鎂合金”。另一類是對鑄造的錠料實施擠壓加工的“KUMADAI鑄造耐熱鎂合金”。前者是利用薄帶連鑄法,使熔融金屬快速凝固,制成合金薄片,壓實預成型后實施擠壓加工而成。制造雖然費時費力,但性能優良。而后者與急冷材料相比,特性雖然略差,但制造方法要簡單。

在阻燃性鎂合金中,日本產業技術綜合研究所通過添加重量比為1~2%左右的鈣(Ca),使鎂合金具備阻燃性。這種合金的自燃溫度為810℃,強度與傳統的鎂合金相同。而河村開發的耐熱鎂合金不僅自燃溫度比產綜研的阻燃性鎂合金要高出100℃以上,而且擁有更加優良的強度和耐腐蝕性。

實際上,鑄造耐熱合金的比強度約是A7075的1.3倍,急冷耐熱合金更是達到了A7075的2倍以上(如下圖a)。河村表示“高溫特性特別好”也是耐熱鎂合金的一大特點。在200℃下,鑄造耐熱合金、急冷耐熱合金的比強度均遠大于鋁合金(A2219)和高強度鎂合金(WE54)的比強度(如下圖b)。但二者的成型性要好,如果采用溫成型,耐熱鎂合金作為壓延材料比主流鍛造材料AZ31更容易成型。WE54:通過添加釔和稀土等元素提高了強度的鎂合金。


圖:鑄造耐熱鎂合金的特性

常溫下的比強度(屈服強度與密度之積)高于鋁合金。高溫(200℃)下的強度更是勝過鋁合金和其他耐熱鎂合金。鑄造耐熱合金的耐腐蝕性雖然不及市售的鎂合金,但急冷耐熱合金的耐腐蝕性比鋁合金還要好。市售合金均經過了熱處理。

耐腐蝕性方面,鑄造耐熱合金的耐腐蝕性等于甚至低于不耐腐蝕的AZ31,但急冷耐熱合金的耐腐蝕性高達特超硬鋁合金的近2倍,傳統鎂合金更是不在話下(如上圖c)。



急冷材料的連續制造進入視野

鑄造耐熱合金雖然在實用化上領先一步,但在河村看來,未來的主流會是具有阻燃性,而且高溫強度、耐腐蝕性俱佳的急冷耐熱合金。如上所述,這種材料適合作為飛機和鐵路等大型運輸工具的結構材料。海外飛機企業已經投來了熱切關注的目光。

美國FAA(聯邦航空管理局)也采取了行動。解除了過去對于鎂的禁令,正在制定評價阻燃性的試驗方法。合格的條件之一是暴露在火炎中一定時間內不燃燒,二是撲滅火焰后,合金在一定時間內自行熄滅。按照目前的試驗方案,耐熱鎂合金、不燃鎂合金均符合要求。

與鑄造合金相比,制造急冷耐熱合金費時費力,問題是成本。對此,河村正計劃建設能夠大規模、自動完成一系列制造工序的連續處理設備,但沒有透露詳細情況。如果實現的話,制造成本有望壓縮到與鑄造耐熱鎂合金相同的水平。當前的目標是得到在2020年前后投入開發的新型飛機的采用。



冷加工:壓延時使結晶方向傾斜,降低加工成本

“為了實現有漂亮金屬光澤的鎂合金壓延材料,我們刻意追求了原料”。日本金屬公司新業務推進部長山崎一正對該公司的軋制技術充滿自信,由該公司提供的沖壓用板材采用了鎂鋰合金。

由過去的鑄件一邊,到為了滿足日益擴大的鎂合金壓延材料需求,利用日本金屬公司的自主軋制技術,開發其他公司所沒有的材料。能夠冷壓成形的板材“TMP”(Texturecontrolled Magnesium alloy Plate)就是其成果之一。這種材料跟必須熱壓成形的普通鎂合金不同,能夠冷壓成形(如下圖a)。其成分跟AZ31基本相同,因此在加工后科采用AZ31的表面處理和修飾方法。






圖:TMP的加工樣品和結晶構造示意圖。采用冷加工,也可實現圖上的軋制加工。一般Mg合金壓延材料的hcp結晶方向是一致的,而TMP通過軋制時的組織控制,使結晶方向傾斜。

通常,鎂合金之所以難以冷壓成形,是因為需要軋制的板材結晶方向是一致的。鎂合金晶格為密排六方晶格,軋制后,會在厚度方向上形成結晶方向一致的“集合組織”〔圖b〕。實際上,鎂合金具有溫度不達到200~300℃以上、hcp的六棱柱軸向(c軸方向)方向難以變形的性質。因此難以進行冷加工。鎂鋰合金的晶格是體心立方晶格,因此容易冷壓變形。

但是,鎂合金在與c軸方向相垂直的平面方向上存在“底部滑動”現象,在室溫下也可容易變形。TMP就利用了這一特性。日本金屬為使結晶的c軸方向向厚度方向傾斜,調整了軋制方法,實現了在室溫下的塑性加工。雖然板材成本由此稍微增高,但利用能夠冷壓成形這一優點,可以取代現在的AZ31材料。實現冷加工之后,不僅能夠簡化加工工序,還不需要模具加熱機構,有望降低綜合加工成本。



滿足壓延材料需求

現在,構造材料使用的Mg合金主要是AZ91,AZ91不采用壓鑄和觸變注射成形(Thixomolding)就無法成形。而采用壓鑄等方法成型,表面粗糙,成形后不花時間處理,就難以用于要求美觀的外部部件。有時還帶有孔,會變成殘次品。另外,還很難做成極薄的板,最薄只能做到0.6mm左右。

壓延材料的需求之所以開始擴大,就是因為壓延材料有效地能夠克服了上述問題。壓延材料不僅表面性狀好,還能做得像紙一樣薄。一般來說,壓延材料比鑄造材料等成本要高,但山崎指出“如果成本能夠降到現在的1/3~1/4,達到1000日元/kg左右,在汽車上采用的機會就會增加”。

最近,鎂合金壓延材料不僅被用作智能手機和平板電腦的框架,厚幾十μm的極薄鎂箔還被用在了高級揚聲器的紙盆上,所利用的是鎂合金的振動衰減性能。



低溫鍛造:通過鐓粗使晶粒細化以提高生產效率

鎂合金鍛造材料的用途有望擴大,但成本成為其瓶頸。因此,業界為降低成本積極推進新技術的開發。日本產業技術綜合研究所(以下簡稱“產綜研”)的可持續材料研究部門與宮本工業公司合作開發的鎂合金低溫鍛造技術就是其中之一。該技術通過降低鍛造溫度,可獲得諸多好處。

該技術事先對鍛造材料的組織實施控制,使晶體粒徑減小至10μm以下,然后使用伺服沖壓工藝在低溫(200℃以下)條件下鍛造。鎂合金一般都是在400℃左右的高溫下鍛造,并使用固體潤滑劑。

不過,如果實現200℃左右的低溫鍛造,便可使用容易處理、容易去除的水溶性潤滑劑,并延長模具的壽命。這樣便有望降低鍛造構件成本,提高生產效率。

此外,低溫鍛造還可減少為使加熱爐及模具保持溫度而投入的成本,而且溫度膨脹也很小,有助于提高成型后的尺寸精度。宮本工業預測,憑借這些優點,最終有望使目前的鍛造成本削減20~30%。



將晶體粒徑減小至10μm以下

此次開發的鍛造技術的工藝流程如下:首先對鍛造用鎂合金實施“均質化處理”,就是將金屬材料加熱至某一溫度并保持一定時間,使合金元素均質分散在材料中。具體操作時,將材料加熱至410℃并保持24小時,然后在空氣中環境中自然冷卻,由此便可獲得晶體粒徑統一為0.1~0.2mm的金屬組織,這樣便形成了鍛造用的坯料。

接下來是使用伺服沖壓機,以5~10mm/s的低速鐓粗加工,將加熱至300℃的坯料加工到壓下率達到10%的程度。這樣,坯料中就會發生應變,發生“動態再結晶”現象。

動態再結晶是金屬在受熱并受到應力變形的過程中,為消除應變能量而重新生成結晶粒的現象,在上述條件下,坯料的晶體粒徑可變?yōu)榧s5~10μm(如下圖)。晶體粒徑為10μm以下的區域占整體的95%左右。要想使鍛造實現低溫化,“這樣的組織控制是非常重要的”(產綜研可持續材料研究部門高級主任研究員齋藤尚文)。對于這種晶體粒徑微細化后的材料,便可在200℃以下的低溫下鍛造。




圖:300℃的鐓粗加工引起的鎂合金晶粒的變化。利用動態再結晶現象使晶粒微細化。AZ31雖然局部殘留有較大的晶粒,但絕大部分變成了5μm左右的晶粒。AZ61的晶粒雖然比AZ31稍大,但鐓粗加工后也實現了微細化。

齋藤尚文表示,“雖然還要看坯料的使用場所如何,但顯示出了與鋁合金相同程度的強度和拉伸性”。這樣一來,便可鍛造出下圖中那種、散熱柱的長度達到8mm左右的散熱器。


圖:試制的散熱片鍛造品。照片中的產品是在150℃下鍛造AZ31鑄造材料制成的。在300℃條件下對經過均質化處理的坯料進行鐓粗加工后,切割材料并鍛造。散熱片的尺寸為,底部邊長30mm左右、厚度3.5mm,散熱柱2mm見方、高8mm。用AZ61也可順利鍛造。



通過分割工序來降低溫度

該技術由2006~2010年產綜研和日本素形材中心共同開發的鍛造技術發展而來。原來的技術也是利用鍛造加工中發生的動態再結晶現象,將鍛造材料的晶粒微細化至10μm以下,從而實現了低溫鍛造。加工時,一開始就對加熱至300℃的坯料進行低速下壓,引起動態再結晶現象,然后直接進入鍛造工序?qū)嵤┏尚?。也就是說,從動態再結晶到鍛造的過程是用一道工序來處理的。

不過,由于是在300℃下鍛造,因此仍然要使用固體潤滑劑,無法充分發揮低溫鍛造的優勢。此外,鐓粗與鍛造使用同一模具,因此能夠鍛造成型的形狀也很有限。

而產綜研和宮本工業發現,通過將意在引起動態再結晶現象的低速鐓粗工序與鍛造工序分開,還能將鍛造時的溫度下降100℃左右。

擴大適用材料的范圍

目前來看,已確認能夠在200℃以下的溫度鍛造的鎂合金只有AZ31及AZ61。今后,產綜研和宮本工業還將研究如何使鍛造性差的AZ91以及添加有鈣的阻燃性鎂合金實現低溫鍛造。尤其是后者,由于鈣含量多的話加工效率就會下降,因此將尋找能夠在保持阻燃性的情況下減少鈣的含量,從而提高加工效率的方法。

同時,產綜研和宮本工業還將努力實現溫度進一步降低的100℃以下的鍛造。這樣便有望進一步提高生產效率,降低成本。如果能夠達到冷鍛水平,“還可替換目前使用鋁合金及鋼制造的鍛造品,有望向汽車等廣泛領域推廣”
